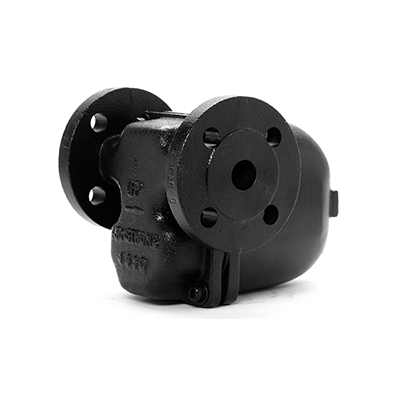

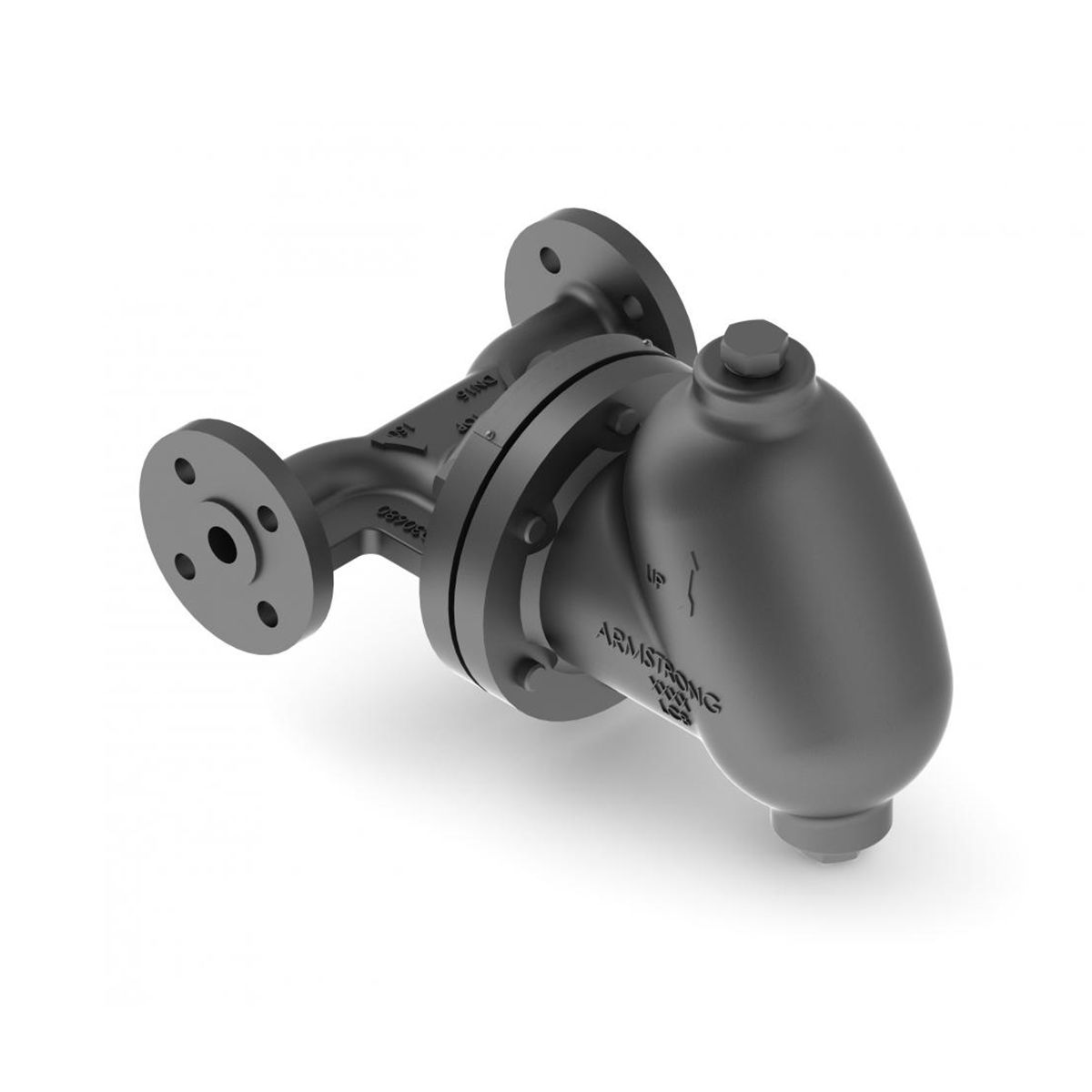

Plovákový odvaděč kondenzátu Armstrong ICS DN15-50

Vlastnosti:

F&T odvaděče Armstrong řady ICS se používají v průmyslových provozech při tlacích od 0 do 32 bar. Jednoduchá, avšak robustní konstrukce plovákového a termostatického odvaděče kondenzátu řady ICS z uhlíkové oceli zajišťuje dlouhou, bezporuchovou životnost. V nabídce je celý sortiment velikostí přírubového připojení: 1/2″ až 2″.

Poznámka: Pokud mají být plovákové a termostatické odvaděče kondenzátu použity v systémech, v nichž dochází k zamrzání nebo velkým hydraulickým rázům, je nutné dbát opatrnosti.

Typy připojení

Přírubové DIN EN 1092-1 PN40 nebo ANSI B16.5
Závitové BSPT nebo NPT
Vevařovací SW

Základní informace

Model ICS NPT/BSP/SW:

32 bar, 343 °C (maximální provozní parametry)

Model ICS ANSI příruby Class150:

13,6 bar, 205 °C (maximální provozní parametry)

Model ICS ANSI příruby Class300:

40,4 bar, 260 °C (maximální provozní parametry)

Model ICS DIN příruby PN40:

34,4 bar, 250 °C (maximální provozní parametry)

Orientace montáže:

Horizontální

Těleso i víko:

ASTM A352 jakost LCB

Kuželka i sedlo:

Nerezová ocel

Termostatický odzdušňovač:

Membránový z nerezi s prvky ze slitiny Hastelloy

Základní technické údaje


Model ICS
Velikost připojení	15	20	25	40	50
Stavební délka závitové i vevařovací připojení (mm)	184	178	188	266	273
Hmotnost závitové i vevařovací připojení (kg)	10	10	13	35	35

Stavební délka přírubových připojení ANSI Class150 (mm)	203	205	208	321	312
Hmotnost přírubového připojení ANSI Class150 (kg)	11	11	15	38	38

Stavební délka přírubových připojení ANSI Class300 (mm)	209	209	212	327	321
Hmotnost přírubového připojení ANSI Class300 (kg)	11	12	16	40	40

Stavební délka přírubových připojení DIN PN40 (mm)	150	150	160	230	230
Hmotnost přírubového připojení DIN PN40 (kg)	11	12	20	36	40
