Základní použití:

Magnetické stavoznaky jsou vhodné pro použití všude tam, kde se setkáváme s nebezpečnými či toxickými kapalinami a plyny. Slouží k nepřímému pozorování hladiny v nádobě. Lze velmi jednoduše i dodatečně doplnit snímači hladiny nebo převodníkem 4-20mA.

Provozní spolehlivost a bezpečnost je dána především těmito vlastnostmi:

vysoká teplotní odlonost, standardně až do 400°C
vysoká tlaková odolnost, až do 320 barů
displej lze otočit téměř o 360° nezávisle na pozici plováku
minimální hustota 0,3 kg/dm3
okamžitá a přesná reakce na změnu hladiny zajišťuje přesnou a jasnou čitelnost
rozteč praporků 10 mm
neomezená délka stavoznaku s nepřerušeným sledováním hladiny
robustní, nárazu-odolná a celosvařená kanstrukce
ideální pro sledování rozhraní mezi kapalinami rozdílných hustot
silný, všesměrový magnetický systém, plovák bez jakýchkoli vodítek
automatický ukazatel poruchy plováku
možnost montáže na víko nádoby
ochrana displeje IP66

Jak magnetický stavoznak pracuje?

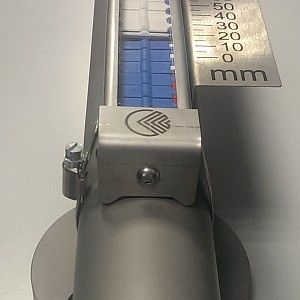

Magnetický stavoznak Klinger je konstruován tak, že měřená kapalina je uzavřena v těle stavoznaku. Nerezový nebo titanový plovák, osazený vše-směrovým magnetem, se volně pohybuje uvnitř komory stavoznaku a svým pohybem přetáčí praporky na displeji. Tak jak se plovák pohybuje nahoru a dolů s hladinou, praporky se přetáčejí dle aktuálního stavu hladiny o 180° a ukazují tak jednu ze dvou kontrastních barev (bílá/čerevná, resp. černá/béžová). Praporky nad plovákem-hladinou ukazují světlou barvu, pod plovákem-hladinou tmavou. Displej tak jasně a čitelně definuje přesnou polohu hladiny v těle stavoznaku, která je čitelná i na ůppoměrně velké vzdálenosti.
